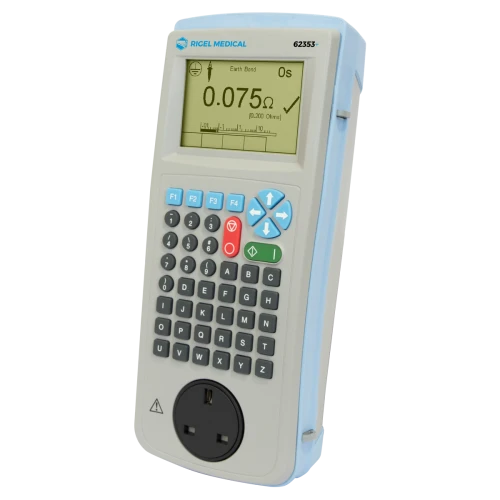

Rigel 62353+, piyasadaki en küçük ve en esnek elektriksel güvenlik analizörüdür. IEC 62353 güvenlik standardına uygun testler için doğru ve hızlı bir çözüm sunar.
Ana güç bağlantısına ihtiyaç duymadan birçok testi gerçekleştirme yeteneğine sahip olan 62353+, pil ile çalışan izolasyon ve topraklama testleri yapabilir. Bu, genellikle kalabalık olan odalarda kurulum sırasında serbest hareket imkânı sunar ve uzanan güç kablolarının yaratacağı rahatsızlığı ortadan kaldırır.
62353+, öncülü Rigel 62353’te bulunan 250V DC ve 500V DC izolasyon testlerine ek olarak, düşük voltajlı izolasyon testleri (50V DC ve 100V DC) de sunar. Bu testler; ameliyat masaları, lambalar ve mobil röntgen cihazları gibi 24V DC ve 48V DC ile çalışan ekipmanlar için giderek artan üretici test gereksinimlerini karşılamak amacıyla geliştirilmiştir.
Tıbbi elektrikli ekipmanların rutin testleri
Performans testleri için servis aracı
Demirbaş yönetimi
IEC güç kablolarının hızlı ve etkili testleri
(Tıbbi) tesisatlar ve tıbbi olmayan ekipmanlarda topraklama testleri
Toprak Sürekliliği
Yöntem
Test Akımı
>+200mA, -200mA DC (2 ohm yükte)
Maksimum Test Voltajı
4-24V RMS açık devre
Ölçüm Aralığı (düşük aralık)
0.001 – 0.999 ohm (0.001 çözünürlük)
Ölçüm Aralığı (orta aralık)
1.00 – 9.99 ohm (0.01 çözünürlük)
Ölçüm Aralığı (yüksek aralık)
10.0 – 19.9 ohm (0.1 çözünürlük)
Geçti/Kaldı Eşiği
0.2 ohm
Doğruluk
± %3 + 10 mΩ
Yalıtım Direnci
Ölçüm
Voltaj
50 / 100 / 250 & 500V DC @1mA
Aralık (düşük) 50V DC'de
0.01Mohm – 10Mohm
Aralık (düşük) 50V DC üzeri
0.01Mohm – 20Mohm
Doğruluk (düşük aralık)
± %5 + 2 sayım
Aralık (yüksek) 250V DC'de
20Mohm – 50Mohm
Aralık (yüksek) 500V DC'de
20Mohm – 100Mohm
Doğruluk (yüksek aralık)
± %10 + 2 sayım
Çözünürlük
0.01Mohm
Doğrudan Kaçak Ölçümü
Aralık
Doğruluk
± %5 + 2 sayım
Gerilim (Uygulanan Parça)
F tipi, şebekenin %110’u
Ölçüm Cihazı
IEC 60601-1 gereksinimlerine göre
Fark Kaçak Ölçümü
Aralık
Doğruluk
± %5 + 5 sayım
Çözünürlük
1μA
Ölçüm Tipi
Gerçek RMS
Cihaz
Alternatif Kaçak Ölçümü
Test Voltajı
Test Akımı
3.5 mA (sınırlı)
Aralık
4μA – 9999μA
Çözünürlük
1μA
Doğruluk
± %5 + 2 sayım
Ölçüm Tipi
Gerçek RMS
Cihaz
IEC 60601-1 uyumlu
Genel Özellikler
Güç
Batarya
6 x 1.5V AA
Ağırlık
1.6 kg (piller dahil)
Boyut
270 x 110 x 75 mm
Çalışma Sıcaklığı
0°C – 40°C
Saklama Sıcaklığı
-15°C – +60°C
Koruma Sınıfı
IP40
Güç Ölçümleri
Aralık
Doğruluk
± %10 + 2 sayım
IEC Güç Kablosu Testi
Süre
Test
Şebeke Prizi Testi
Giriş Voltaj Aralığı
Maksimum Akım
16A
Ölçüm
Faz – Toprak, Nötr – Toprak
Doğruluk
± %5 + 2 sayım
Standart Aksesuarlar (288+ ile birlikte verilir)
Kalibrasyon sertifikası
Toprak bağlantı kablosu
Uygulanan Parça modülü
10 adet AP adaptörü
2 metrelik ayrılabilir güç kablosu
Bluetooth USB adaptörü
Elektronik kullanım kılavuzu
